Устройство кровли из ПВХ-мембраны — технология монтажа
ПВХ-мембрана — это современный полимерный материал, применяемый для устройства плоских и малоуклонных кровель. Она представляет собой армированное полотно на основе пластифицированного поливинилхлорида, устойчивое к ультрафиолету, морозу и перепадам температур. Мембрана не боится влаги, сохраняет эластичность при температуре от –50 до +70 °C и обеспечивает полную герметичность кровельного покрытия.
Благодаря малому весу (всего 1,3–1,5 кг/м²) и высокой прочности материал используется в строительстве и реконструкции промышленных зданий, торговых центров, складов, а также жилых домов с плоской крышей. Мембранная кровля позволяет быстро выполнить монтаж, снизить нагрузку на перекрытия и увеличить срок службы покрытия до 25–30 лет без капитального ремонта.
Конструкция кровельного пирога мембранной кровли
Кровля из ПВХ-мембраны представляет собой многослойную конструкцию, где каждый элемент выполняет определённую функцию — от теплоизоляции до защиты от влаги. Согласно требованиям СП 17.13330.2017, минимальный уклон плоской кровли должен составлять не менее 1,5 %, что обеспечивает беспрепятственный водоотвод и исключает застой осадков.
1. Основание

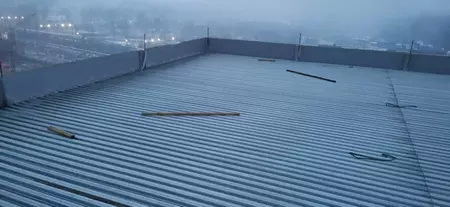

Базой служат железобетонные плиты, металлический профнастил, монолитная или сборная стяжка. Поверхность должна быть ровной, отклонения по высоте не более ±5 мм на 2 м длины. Все швы между ж/б плитами заполняются цементно-песчаным раствором марки М150, а поверхность очищается от пыли и мусора.
2. Пароизоляция
Этот слой предотвращает проникновение водяных паров из помещения в утеплитель . Применяются рулонные материалы — Техноэласт Барьер, Паробарьер СА 500, СА 1000, Технобарьер, пароизоляционная пленка из полиэтилена. плотностью 200 мкм. Нахлёсты выполняются шириной 100–150 мм с обязательной герметизацией швов сваркой или двусторонним скотчем (в варианте с полиэтиленом).
3. Теплоизоляция
В качестве утеплителя используются минераловатные плиты (прочность на сжатие от 30 до 60 кПа), PIR-плиты (150 кПа) или Пенополистирол XPS. Толщина слоя определяется теплотехническим расчётом и обычно составляет 150–200 мм. Плиты укладываются в два слоя со смещением швов на 150–300 мм.
4. Разделительный слой
Чтобы защитить мембрану от трения о шероховатое основание и несовместимые материалы (например, битум), между утеплителем и мембраной укладывают геотекстиль плотностью 300 г/м² с нахлёстом 100 мм.
5. ПВХ-мембрана
Это основной гидроизоляционный слой кровельного пирога. Толщина материала составляет 1,2–2,0 мм, группа горючести Г2-Г3, паропроницаемость до 150 г/м²·сут. Полотна укладываются внахлёст и свариваются горячим воздухом, образуя монолитный герметичный ковер.
Виды мембран и способы их крепления
Для устройства современных плоских кровель применяются несколько типов мембран, различающихся составом и способом монтажа. Самая распространенная мембрана — ПВХ-мембрана, состоящая из пластифицированного поливинилхлорида с армирующей полиэфирной сеткой. Она устойчива к ультрафиолету, не поддерживает горение и позволяет выполнять сварку горячим воздухом при температуре 550–620 °C, что обеспечивает прочный и герметичный шов.
Кроме ПВХ, в кровельных системах применяются и другие виды мембран:
- ТПО (термопластичные полиолефины) — более экологичный вариант без пластификаторов, отличается повышенной стойкостью к химическим воздействиям, но стоит на 15–20 % дороже. Купить его в РФ значительно сложнее.
- ЭПДМ (резиновая мембрана) — эластичный материал на основе синтетического каучука, монтируется клеевым способом, служит до 40 лет, однако сложнее в ремонте. Материал практически невозможно найти и докупить в случае необходимости. Не получил широкого распространения в РФ.
Способы крепления мембраны выбирают в зависимости от конструкции крыши и ветровых нагрузок:
- Механическое крепление. Используются телескопические дюбели с саморезами, устанавливаемые с шагом 200–300 мм вдоль линии нахлёста. Такой метод подходит для кровель по бетонным плитам, профнастилу.
- Клеевой метод. Применяется для мембран с флисовой подложкой. Материал приклеивают к утеплителю или стяжке специальным клеем, например LOGICROOF Contact Adhesive. Метод обеспечивает сплошное прилегание и повышенную ветроустойчивость.
- Балластный способ. Мембрана укладывается свободно, без фиксации, и прижимается сверху гравием (не менее 50 кг/м²) или керамогранитом. Этот вариант применяют на эксплуатируемых кровлях с малым уклоном, где возможна дополнительная нагрузка.
Для зданий высотой свыше 75 м по требованиям СП 17.13330.2017 допускается только сплошная приклейка всех слоёв системы — от пароизоляции до мембраны.
Технология монтажа кровли из ПВХ мембраны
Монтаж кровли выполняется поэтапно, с соблюдением технологических норм и требований СП 17.13330.2017. Правильная последовательность работ обеспечивает герметичность и долговечность покрытия.
1. Подготовка основания
Перед началом укладки поверхность очищают от пыли, грязи, снега и масляных пятен. Все стыки железобетонных плит заполняют раствором марки М150, а неровности более 5 мм устраняют шлифовкой или выравнивающей стяжкой. Минимальный уклон кровли — 1,5 %, обеспечивающий отвод воды к воронкам и лоткам.
2. Устройство пароизоляции
Пароизоляционный слой укладывают вдоль уклона основания с нахлёстом 100–150 мм. Материал должен быть поднят на парапет выше уровня теплоизоляции. На профнастиле полотна размещают вдоль верхних полок гофр, чтобы исключить повреждение при креплении.

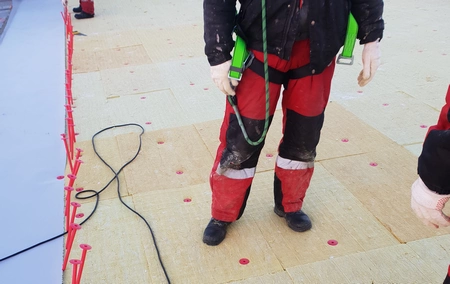

3. Монтаж теплоизоляции
Утеплитель раскладывают в 1–2 слоя со смещением швов не менее 150–300 мм. Крепление выполняют механическим способом (2 телескопических дюбеля на плиту) или приклейкой. Прочность теплоизоляции на сжатие от 30 до 60 кПа. При необходимости формируют уклон из клиновидных плит минеральной ваты, PIR или XPS.
4. Разделительный слой
На утеплитель из пенополистирола укладывают геотекстиль плотностью 200–300 г/м² либо стеклохолст не менее 100 г/м² с нахлёстом 100 мм. Он предотвращает контакт мембраны с несовместимыми материалами, например битумом, пенополистиролом. При укладке теплоизоляции из минеральной ваты или ПИР, разделительный слой не требуется.

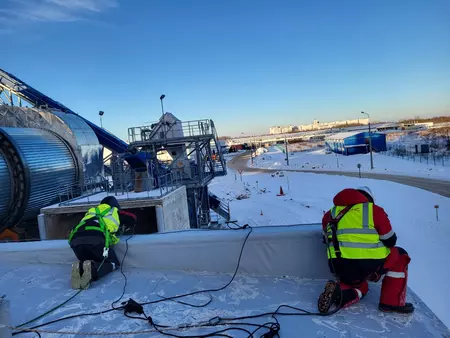

5. Укладка ПВХ-мембраны
По основанию из ж/б или стяжке рулоны раскатывают параллельно направлению уклона, выдерживая нахлёст от 120 мм. При укладке по основанию из металлического профиля рулоны раскатывабт перпендикулярно направлению волн профиля.
Сварку выполняют горячим воздухом при температуре 550–620 °C со скоростью движения аппарата 2–5 м/мин. Полученный шов должен быть ровным, без наплывов и непроваров.
6. Узлы и примыкания

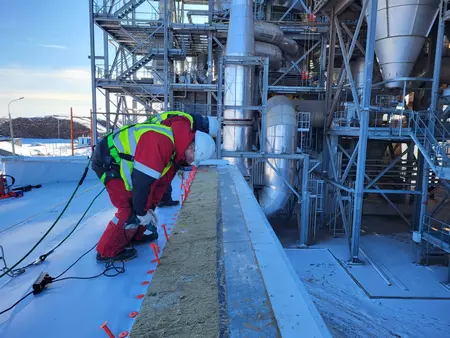

Мембрану заводят на вертикальные элементы — парапеты, стены, шахты — на высоту не менее 400 мм. Углы, воронки и проходы усиливают дополнительными элементами из неармированной мембраны. Кромки фиксируют металлическими планками, а места соединений герметизируют полиуретановым герметиком.
Контроль качества и эксплуатация мембранной кровли
После окончания монтажа кровельных мембран проводится тщательная проверка герметичности и правильности всех узлов. Контроль качества — ключевой этап, который напрямую влияет на надежность и срок службы системы.
После сварки проводится проверка герметичности экстрактором (шовником) и тестом на когезионый разрыв каждые 200 мп шва. Если при осмотре обнаружена складка или непровар, на участок сварного шва с дефектом необходимо установить заплатку или гидроизоляционную полосу из того же материала.
Уклоны и положение воронок сверяют по проектному расчету, чтобы исключить застой воды и последующие вероятные протечки. Мембрана должна быть закреплена по периметру примыканий и в узлах проходов с помощью металлических шайб и саморезов или прижимной планки.
Современные мембраны на основе ПВХ и ТПО превосходят по качеству и стойкости даже традиционные битумные решения. Сварной шов выполняется автоматическим оборудованием с контролем температуры, скорости, плотности воздушного потока. А не горелкой в руках кровельщика при монтаже наплавляемой кровле. Поэтому сварной шов на мембранной кровле — это самое сильное место, а на наплавляемой кровле самое слабое.
Преимущества и срок службы ПВХ-мембранной кровли

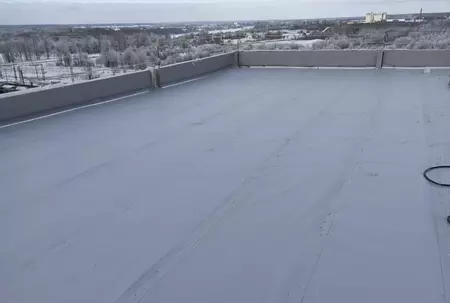

Мембранная кровля сочетает простоту монтажа и высокую долговечность. При правильном устройстве она служит 25–30 лет без потери герметичности. Такое покрытие устойчиво к ультрафиолету, морозу, химическим веществам и механическим нагрузкам. Оно требует минимального обслуживания: достаточно дважды в год осматривать поверхность, швы, примыкания и водостоки. Убирать мусор, грязь, мыть ендовы кровли.
Небольшой вес конструкции снижает нагрузку на перекрытия, а высокая эластичность материала компенсирует температурные деформации. Мембрана не подвержена растрескиванию и выдерживает циклы замораживания-оттаивания без изменения свойств.
Дополнительным преимуществом является возможность монтажа в любое время года — сварка выполняется горячим воздухом, без открытого огня. Технология монтажа ПВХ-мембраны не пожароопасна. При повреждении участок легко ремонтируется заплатой из того же материала.
В отличие от традиционных битумных кровель, мембранное покрытие обладает высокой паропроницаемостью и лучшей энергоэффективностью. Оно защищает теплоизоляцию от увлажнения и обеспечивает стабильный микроклимат внутри кровельного пирога.
ПВХ-мембранная кровля — оптимальное решение для современных зданий с плоской крышей, где важны надежность, минимальные эксплуатационные расходы и продолжительный срок службы покрытия.
