Устройство плоской кровли

Устройство плоской кровли решает сразу несколько задач: защищает здание от осадков, позволяет рационально использовать площадь крыши и подобрать кровельную систему под условия эксплуатации объекта. Такие конструкции широко применяют на промышленных и коммерческих зданиях, а также в жилом строительстве. На поверхности плоской крыши можно размещать инженерное оборудование, зоны отдыха, парковки и эксплуатируемые террасы.

Надёжность плоской кровли зависит не только от гидроизоляционного покрытия. Важно правильно спроектировать весь кровельный пирог: выбрать основание, пароизоляцию и утеплитель, сформировать необходимый уклон, организовать водоотведение и смонтировать гидроизоляцию. При соблюдении строительных норм и технологии монтажа такая система служит десятилетиями.

Виды плоских кровель

Плоская кровля — это конструкция с небольшим уклоном, необходимым для отвода дождевой и талой воды. В зависимости от назначения здания и последовательности расположения слоёв кровельного пирога применяют несколько основных типов плоских кровель.

• Неэксплуатируемая кровля. Самый распространённый вариант для складских, производственных, административных и технических зданий. Кровля рассчитана преимущественно на обслуживание, поэтому её конструкция проще и испытывает меньшие эксплуатационные нагрузки.
• Эксплуатируемая кровля. Рассчитана на регулярное перемещение людей и размещение оборудования. На такой крыше можно организовать террасу, зону отдыха или другую полезную площадь. Система требует усиленного основания, надёжной гидроизоляции и защитного финишного слоя.
• Инверсионная кровля. Отличается расположением теплоизоляции над гидроизоляционным слоем. Такая схема защищает водоизоляционный ковёр от ультрафиолета, перепадов температуры и механических воздействий. При этом доступ к гидроизоляции при ремонте становится сложнее.
• Зелёная кровля. Разновидность эксплуатируемой системы, в которой поверх защитных и дренажных слоёв размещают растительный субстрат. Такая конструкция позволяет использовать поверхность крыши, но предъявляет повышенные требования к гидроизоляции и усложняет доступ к ней при аварийном ремонте.

Преимущества и недостатки плоской кровли

По сравнению со скатной конструкцией плоская кровля позволяет сократить площадь покрытия и использовать пространство крыши, но требует особенно внимательного отношения к гидроизоляции, уклонам и системе водоотведения.

Преимущества

• Рациональный расход материалов. Небольшая площадь и отсутствие сложной стропильной конструкции позволяют оптимизировать расход кровельных материалов.
• Полезная площадь. На эксплуатируемой кровле можно разместить инженерное оборудование, террасу, парковку, зону отдыха или озеленение.
• Небольшая ветровая нагрузка. Минимальный уклон снижает парусность крыши по сравнению со многими скатными конструкциями.
• Удобство монтажа и обслуживания. По плоской поверхности проще перемещаться во время монтажа, осмотра гидроизоляции и выполнения текущего ремонта.
• Возможность применения готовых кровельных систем. Пароизоляцию, утеплитель, крепёж и гидроизоляцию можно подобрать как совместимые элементы одной системы.

Недостатки

• Высокие требования к гидроизоляции. Дефекты сварных швов, примыканий или самого покрытия могут привести к протечкам.
• Необходимость правильно формировать уклон. Без разуклонки вода задерживается на поверхности и создаёт дополнительную нагрузку на гидроизоляцию.
• Обязательная система водоотведения. Водоприёмные воронки, желоба и другие элементы необходимо правильно расположить и герметизировать.
• Регулярное обслуживание. Воронки, ендовы, примыкания и поверхность кровли необходимо периодически очищать и осматривать.
• Снеговая нагрузка. Состояние кровли зимой требует контроля, а снег необходимо удалять без повреждения гидроизоляционного покрытия.

Поэтому устройство плоской кровли начинают не с выбора финишного покрытия, а с проектирования всей системы — основания, кровельного пирога, уклонов и водоотведения.

Конструкция и кровельный пирог плоской кровли

Плоская кровля представляет собой многослойную систему, где каждый элемент выполняет отдельную функцию. Правильно спроектированный кровельный пирог обеспечивает герметичность, теплоизоляцию и долговечность конструкции, предотвращает образование конденсата и помогает организовать отвод воды.

Состав и последовательность слоёв зависят от назначения здания, типа основания, выбранной гидроизоляции и того, будет кровля эксплуатируемой или неэксплуатируемой.

1. Несущая конструкция. Основанием могут служить железобетонные плиты, профилированный металлический лист или деревянная конструкция. Основание воспринимает собственную массу кровельного пирога, снеговые, ветровые и эксплуатационные нагрузки.
2. Пароизоляция. Защищает теплоизоляцию от водяного пара, поступающего из помещений. Без пароизоляционного слоя в утеплителе может образовываться конденсат, из-за которого ухудшаются его теплотехнические характеристики.
3. Теплоизоляция. В кровельных системах применяют жёсткие минераловатные плиты, PIR, XPS и другие теплоизоляционные материалы. Толщина утеплителя определяется расчётом с учётом назначения здания и климатических условий.
4. Уклонообразующий слой — разуклонка. Если необходимый уклон не сформирован несущими конструкциями, его создают с помощью клиновидной теплоизоляции, стяжки или других предусмотренных проектом решений.
5. Гидроизоляционный слой. Для защиты здания от осадков применяют полимерные мембраны ПВХ и ТПО либо битумно-полимерные рулонные материалы. Мембранное покрытие обычно устраивают в один слой, наплавляемую гидроизоляцию — в два слоя.
6. Защитный и финишный слой. В эксплуатируемых и балластных системах поверх гидроизоляции могут устраиваться геотекстиль, гравий, стяжка, тротуарная плитка и другие защитные покрытия.

Такой кровельный пирог работает как единая система. Поэтому при устройстве плоской кровли важно учитывать совместимость материалов, состояние основания, нагрузки и последовательность монтажа каждого слоя.

Материалы для устройства плоской кровли

Материалы подбирают с учётом типа кровельной системы, основания, влажностного режима помещений, эксплуатационных нагрузок и климатических условий.

Полимерные мембраны применяются в качестве основного гидроизоляционного покрытия. Наиболее распространена ПВХ-мембрана, также используются ТПО- и ЭПДМ-материалы. Мембранные покрытия позволяют получить герметичный водоизоляционный ковёр с соединением полотен сваркой горячим воздухом или другими предусмотренными технологией способами. Устройство и разновидности таких покрытий подробнее разобраны в статье о мембранной кровле.

Битумно-полимерные рулонные материалы применяют при устройстве наплавляемой кровли. Как правило, гидроизоляционный ковёр формируется из двух слоёв материала с наплавлением газовой горелкой.

Теплоизоляция выполняется из минераловатных плит, PIR, XPS и других материалов. Утеплитель подбирают по теплотехническим характеристикам, влагостойкости и прочности на сжатие.

Материалы кровельного пирога необходимо подбирать как единую систему. Это особенно важно для полимерных мембран, теплоизоляции, пароизоляции, разделительных слоёв и крепежа.

Уклон и водоотведение плоской кровли

Несмотря на название, плоская кровля не должна быть абсолютно горизонтальной. Для отвода дождевой и талой воды поверхность формируют с уклоном в сторону водоприёмных воронок или наружной водосточной системы.

В статье исходно используется минимальный уклон 1,5 % по СП 17.13330.2017. Необходимое значение и направление уклона определяют при проектировании с учётом типа кровли и расположения водоприёмных элементов.

Если уклон не задан несущей конструкцией, выполняют разуклонку плоской кровли. Для этого применяют клиновидные плиты PIR или XPS, цементно-песчаную стяжку либо другие предусмотренные проектом уклонообразующие слои.

Система водоотведения может быть двух основных типов:

• Внутренняя. Вода направляется к водоприёмным воронкам и далее уходит по стоякам внутри здания. Такое решение распространено на промышленных, складских и административных объектах.
• Наружная. Вода отводится к краям кровли, желобам и наружным водосточным трубам. Эта схема чаще применяется в малоэтажном строительстве.

Особое внимание при устройстве плоской кровли уделяют водоприёмным воронкам. В этих местах необходимо сформировать правильные уклоны и обеспечить герметичное соединение воронки с гидроизоляционным ковром.

Ошибки в узлах водоотведения относятся к частым причинам протечек. Поэтому при появлении течи важно не только герметизировать видимое повреждение, но и определить его источник. Подробнее об этом — на странице устранения протечек кровли.

Технология устройства и монтажа плоской кровли

Монтаж плоской кровли выполняется последовательно — от подготовки основания до устройства гидроизоляции, примыканий и водоотвода. Нарушение технологии на одном из этапов может повлиять на герметичность и срок службы всей конструкции.

Поэтому монтаж плоской кровли выполняют по проектной документации и с учётом требований выбранной кровельной системы.

1. Подготовка основания

Перед монтажом поверхность очищают от мусора, пыли и влаги. Трещины и повреждения основания устраняют. Поверхность должна соответствовать требованиям выбранной кровельной системы и обеспечивать нормальный монтаж последующих слоёв.

2. Устройство пароизоляции

Пароизоляционный слой укладывают по подготовленному основанию. Материал выбирают с учётом типа основания и влажностного режима помещений. Стыки и нахлёсты герметизируют в соответствии с технологией конкретного материала.

3. Монтаж теплоизоляции

Теплоизоляционные плиты укладывают по предусмотренной проектом схеме. При двухслойном монтаже швы слоёв смещают относительно друг друга, чтобы исключить образование сквозных стыков. Утеплитель фиксируют механически либо приклеивают в зависимости от кровельной системы.

При необходимости часть теплоизоляции одновременно используется для формирования разуклонки — для этого применяют клиновидные плиты.

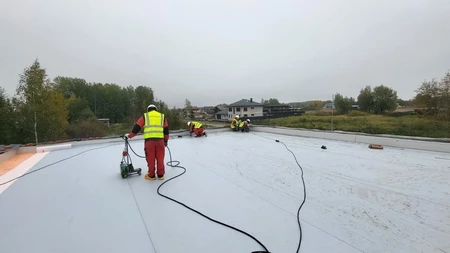

4. Устройство гидроизоляции

На подготовленный слой монтируют основной гидроизоляционный ковёр. Это может быть битумно-полимерный рулонный материал либо полимерная мембрана ПВХ или ТПО.

На мембранной кровле полотна соединяют сваркой горячим воздухом с контролем температуры и качества шва. Наплавляемые материалы монтируют по подготовленному жёсткому основанию методом наплавления или другим предусмотренным технологией способом.

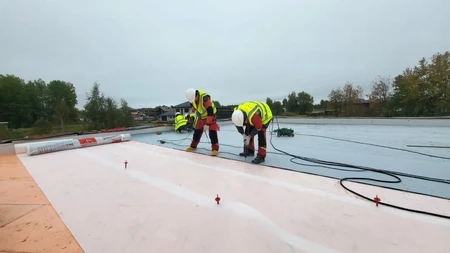

5. Устройство примыканий и водостоков

Особое внимание уделяют примыканиям гидроизоляции к парапетам, стенам, вентиляционным шахтам и другим конструкциям. Эти участки дополнительно усиливают кровельным материалом.

В районе водоприёмных воронок формируют уклоны, которые направляют воду к точке стока. Герметичность сопряжения воронки с кровельным ковром проверяют до сдачи работ.

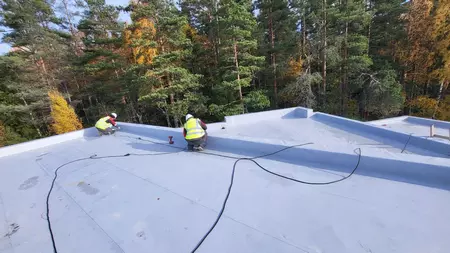

6. Контроль качества

После завершения монтажа проверяют гидроизоляционный ковёр, сварные швы, примыкания, воронки и другие узлы. Скрытые работы фиксируются до закрытия последующими слоями.

На поверхности готовой кровли не должно быть вздутий, складок, открытых стыков и других видимых дефектов.

7. Ремонт и восстановление существующей плоской кровли

При капитальном ремонте состояние существующего кровельного пирога сначала обследуют. Повреждённые участки покрытия и другие изношенные элементы при необходимости демонтируют, после чего выполняют восстановление кровельной системы.

В зависимости от состояния основания может применяться новый слой рулонного материала либо мембранная система с разделительным слоем. Полноценный ремонт плоской кровли начинают с определения причины повреждения, а не только с устранения видимого места протечки.

Вентиляция плоской кровли и аэраторы

Аэраторы, или флюгарки, предназначены для отвода влаги из кровельного пирога. Они представляют собой специальные выходы, которые устанавливаются через гидроизоляционный слой.

Такая вентиляция особенно актуальна для наплавляемых систем и при ремонте существующей кровли, когда в утеплителе или основании может сохраняться влага. При нагреве влага испаряется и может создавать давление под гидроизоляцией, вызывая образование вздутий.

Количество и расположение аэраторов определяют с учётом площади кровли, конструкции пирога и влажностного режима основания.

Ошибки при устройстве плоской кровли

Даже качественные материалы не компенсируют ошибки проектирования и монтажа. Большинство проблем плоской кровли связано с нарушением технологии отдельных узлов или неправильной работой кровельного пирога как единой системы.

К распространённым ошибкам относятся дефекты сварных швов, недостаточное количество крепежа на мембранной кровле, неправильное формирование уклона и застой воды на поверхности.

Для полимерных мембран важно учитывать совместимость материалов. При необходимости между мембраной и несовместимым основанием устраивают разделительный слой из геотекстиля.

Ещё одна проблема — устройство наплавляемой гидроизоляции по влажному основанию. Влага, оставшаяся внутри конструкции, при нагреве может испаряться и приводить к появлению вздутий.

Поэтому качество устройства плоской кровли зависит не только от финишной гидроизоляции, но и от состояния основания, пароизоляции, утеплителя, разуклонки и водоотведения.

Проектирование, расчёт и нормы

Проектирование, устройство и монтаж плоской кровли выполняются с учётом требований СП 17.13330.2017, СП 20.13330.2016 и руководств производителей применяемых кровельных систем.

До начала работ определяют конструкцию кровельного пирога, тип основания, необходимую теплоизоляцию, схему разуклонки, расположение водоприёмных воронок и вариант гидроизоляционного покрытия.

К основным расчётам относятся:

• теплотехнический расчёт;
• расчёт снеговых и ветровых нагрузок;
• расчёт количества водосточных воронок;
• расчёт крепежа мембранной кровли;
• определение схемы и величины уклонов;
• расчёт гидроизоляционных материалов и необходимых запасов.

Для промышленных и коммерческих зданий особенно важно учитывать назначение объекта, влажностный режим помещений, тип несущего основания и расположение инженерного оборудования на кровле.

Стоимость устройства плоской кровли

Стоимость устройства плоской кровли рассчитывается индивидуально, поскольку цена зависит не только от площади объекта, но и от конструкции всей кровельной системы.

На итоговую стоимость влияют тип и состояние основания, состав кровельного пирога, толщина и вид теплоизоляции, способ формирования разуклонки, выбранная гидроизоляция, количество водосточных воронок, примыканий и других сложных узлов.

Отдельно учитывается назначение кровли. Неэксплуатируемая система по профнастилу и эксплуатируемая или инверсионная кровля имеют разный состав слоёв, объём материалов и трудоёмкость монтажа.

Для расчёта стоимости по конкретному объекту необходимы площадь, конструкция кровли и проектные требования. Специалисты АНКОНС могут подобрать состав системы и подготовить смету. Ориентиры по отдельным видам работ размещены в разделе цены на работы.

Эксплуатация и уход за плоской кровлей

Срок службы плоской кровли зависит не только от качества монтажа, но и от правильной эксплуатации. Покрытие рекомендуется регулярно осматривать, особенно после зимнего сезона и перед наступлением холодов.

Во время обслуживания очищают водоприёмные воронки, ендовы и другие участки водоотведения от мусора. Проверяют состояние гидроизоляционного покрытия, сварных швов и примыканий к парапетам и инженерным конструкциям.

Зимой снег удаляют аккуратно, чтобы не повредить мембрану или наплавляемое покрытие. Не следует использовать способы очистки, которые могут привести к порезам, проколам и другим механическим повреждениям гидроизоляции.

Обнаруженные дефекты желательно устранять до появления протечки. Регулярное обслуживание позволяет локально ремонтировать повреждения и не допускать ускоренного износа всей кровельной системы.

Примеры систем ТН-КРОВЛЯ

Компания ТехноНИКОЛЬ разработала готовые кровельные системы ТН-КРОВЛЯ, в которых подобраны совместимые материалы для различных типов оснований и условий эксплуатации. Такие решения позволяют проектировать кровельный пирог как единую систему — от пароизоляционного слоя до финишной гидроизоляции.

• ТН-КРОВЛЯ Гарант. Система по профнастилу с PIR-теплоизоляцией и полимерной мембраной ПВХ или ТПО.
• ТН-КРОВЛЯ Смарт PIR. Решение с теплоизоляцией на основе PIR для объектов, где важны теплотехнические характеристики и небольшая масса кровельного пирога.
• ТН-КРОВЛЯ Классик. Система с минераловатной теплоизоляцией, применяемая на объектах с соответствующими требованиями к конструкции кровли.
• ТН-КРОВЛЯ Балласт. Система для балластных, эксплуатируемых и других кровель, где поверх гидроизоляционного покрытия предусматривается дополнительный защитный слой.

Применение готовых систем упрощает подбор совместимых материалов и позволяет выполнять устройство кровли по заранее разработанному техническому решению.

Частые вопросы об устройстве плоской кровли

Из каких слоёв состоит плоская кровля?

Состав кровельного пирога зависит от типа системы, но обычно включает несущее основание, пароизоляцию, теплоизоляцию, уклонообразующий слой и гидроизоляционное покрытие. В эксплуатируемых и балластных системах дополнительно устраивают защитные и финишные слои.

Зачем нужна разуклонка плоской кровли?

Разуклонка направляет дождевую и талую воду к водоприёмным воронкам или наружному водостоку. Если необходимый уклон не задан основанием, его формируют с помощью клиновидной теплоизоляции, стяжки или другого предусмотренного проектом решения.

Чем традиционная плоская кровля отличается от инверсионной?

В традиционной конструкции теплоизоляция располагается под гидроизоляционным слоем. В инверсионной системе утеплитель находится выше гидроизоляции и дополнительно защищает её от внешних воздействий.

Какая гидроизоляция используется для плоской кровли?

На плоских кровлях применяют полимерные мембраны ПВХ и ТПО, а также битумно-полимерные рулонные материалы. Конкретный вариант выбирают с учётом основания, назначения здания и конструкции кровельного пирога.

Что чаще всего становится причиной протечек?

Протечки могут возникать из-за повреждения гидроизоляционного покрытия, дефектов швов и примыканий, нарушения герметичности водосточных воронок или неправильной организации уклонов.

От чего зависит стоимость устройства плоской кровли?

Стоимость зависит от площади, типа основания, состава кровельного пирога, теплоизоляции, способа устройства разуклонки, вида гидроизоляции и количества сложных узлов. Точную смету составляют по проекту или после получения данных по конкретному объекту.

Плоская кровля — это не отдельный гидроизоляционный материал, а комплексная инженерная система. Её надёжность определяется правильным проектированием основания, пароизоляции, теплоизоляции, разуклонки, гидроизоляции и водоотведения.
